擴展電流或電壓的方法
（1）利用并聯法擴流、串聯法升壓
使用一只恒流二極管只能提供幾毫安的恒定電流，若將幾只恒流管并聯使用，則可以擴大輸出電流。例如2DH5C型恒流管的IH=5mA，兩只管子并聯后為10mA，電流擴展了一倍。需要指出，將幾只恒流二極管并聯使用時，恒流源的起始電壓等于這些管子中的最大值，而正向擊穿電壓則等于這些管子中的最小值。此外，在擴展電流的同時，恒流源的動態阻抗將變小。
利用串聯法可以提升電壓。例如，將幾只性能相同的恒流二極管串聯使用，可將耐壓值提高到100V以上。假如每只管子的恒流值不等，那末恒流值較小的管子將首先進人恒流狀態。必要時可給IH值較小的管子并聯一只分流電阻，使各管子同時進人恒流狀態。
（2）利用晶體管、場效應管進行擴流及升壓
擴流及升壓電路分別如圖１（a）、（b）所示。

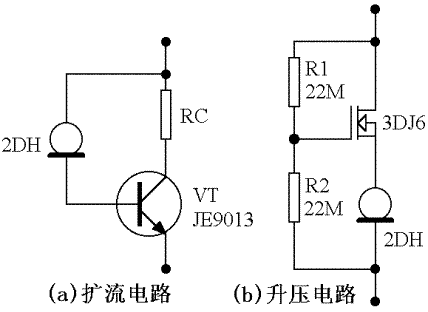

圖１ 恒流二極管擴流電路和升壓電路
圖１（a）是由晶體管JE9013和恒流二極管構成的擴流電路。設恒流管的恒定電流為IH ；JE9013的共發射極電流放大系數為hFE，擴展后的恒流值由下式確定：
IH ‘=(hFE +1)IH≈hFE IH
由結型場效應管3DJ6與恒流二極管組成的升壓電路如圖１（b）所示。R1、R2均為偏置電阻，阻值應取幾十兆歐。令恒流二極管的正向擊穿電壓為V(BO)，結型場效應管的漏--源極擊穿電壓為V1，則恒流源的耐壓值V2=V(BO)＋V1
同時進行擴流和升壓
某些情況下要求對恒流二極管同時進行擴流與升壓，這時可采用如圖２所示的電路。現由NPN型高反壓管VT（3DG407）、恒流二極管2DH560、輔助電源EB構成擴流電路。2DH560的IH=5.60mA，起始電壓VS=4.0V，設VT的發射結壓降VBE＝0.65V，EB應大于VS與VBE之和（4.65V）。VD1和VD2為溫度補償二極管。輸出級采用VMOS管，其柵極電壓由穩壓管VDz1、VDz2和電位器RP所決定。

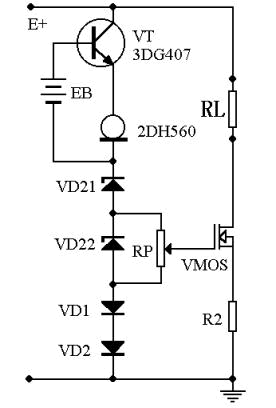

圖２ 恒流二極管同時擴流和升壓的應用
VMOS管屬于高效場效應功率管，其性能遠優于雙極型功率管。它具有輸人阻抗高、驅動電流小、耐壓高（最高可承受1200V的高壓）、工作電流大（1.5～100A）、輸出功率高（1～250W）等優點。該恒流源電路能同時達到擴展恒定電流與提高工作電壓之雙重目的。在業余條件下，亦可用3只3DD15型大功率晶體管并聯后代替VMOS管，但是要求這些管子的hFE值必須一致，并且要給每只管子加裝合適的散熱器。
