大功率電源大至由主功率電路、PWM控制電路、單片機控制電路、輔助電源四大部份組成。
1.大功率開關電源電路圖
開關電源作為線性穩壓電源的一種替代物出現，其應用與實現日益成熟。而集成化技術使電子設備向小型化、智能化方向發展，新型電子設備要求開關電源有更小的體積和更低的噪聲干擾，以便實現集成一體化。對中小功率開關電源來說是實現單片集成化，但在大功率應用領域，因其功率損耗過大，很難做成單片集成，不得不根據其拓撲結構在保證電源各項參數的同時盡量縮小系統體積。
2.大功率開關電源電路原理
1.交流電源輸入經整流濾波成直流;
2.通過高頻PWM(脈沖寬度調制)信號控制開關管，將那個直流加到開關變壓器初級上;
3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載;
4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。
3.大功率開關電源電路作用

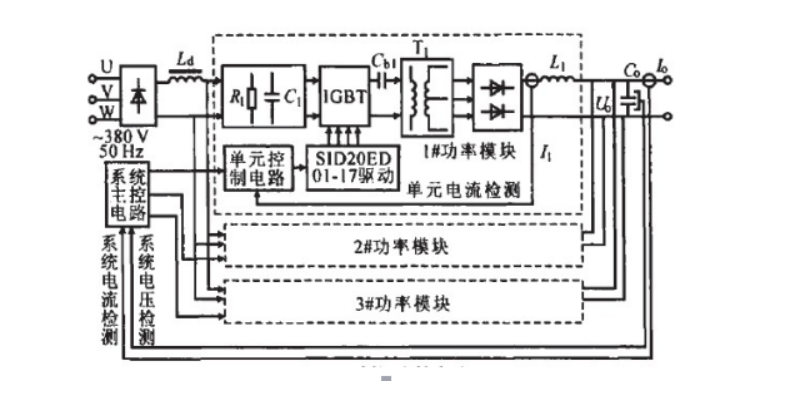

高頻逆變部分采用以IGBT為功率開關器件的全橋拓撲結構，整個大功率開關電源電路如圖所示，包括：工頻三相交流電輸入、二極管整流橋、EMI 濾波器、濾波電感電容、高頻全橋逆變器、高頻變壓器、輸出整流環節、輸出LC 濾波器等。隔直電容Cb 是用來平衡變壓器伏秒值，防止偏磁的。考慮到效率的問題，諧振電感LS 只利用了變壓器本身的漏感。因為如果該電感太大，將會導致過高的關斷電壓尖峰，這對開關管極為不利，同時也會增大關斷損耗。另一方面，還會造成嚴重的占空比丟失，引起開關器件的電流峰值增高，使得系統的性能降低。
