互鎖電路工作原理
互鎖電路就是電路和兩個回路，互相鎖定，一個動作另一個不能動作。
只要把兩個回路互加一個常閉接點就行了，一個回路起動時能把另一個回路切斷。
互鎖電器控制或機械操作機構用語。
比如電器控制中同一個電機的“開”和“關”兩個點動按鈕應實現互鎖控制，即按下其中一個按鈕時，另一個按鈕必須自動斷開電路，這樣可以有效防止兩個按鈕同時通電造成機械故障或人身傷害事故。
機械行業的某些場合也會用到類似的互鎖控制機構。有按鈕互鎖，接觸器互鎖等。

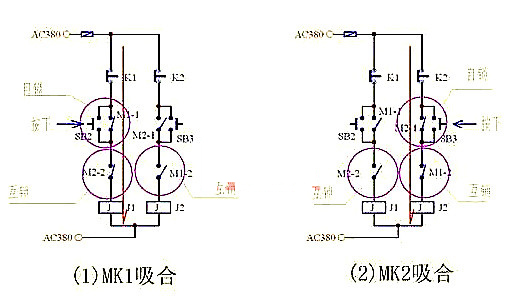

當SB2按下時，電流通過K1、SB2、M2-2給J1供電，KM1吸合(電機順轉)，同時常開點M1-1也吸合接通．此時就可松開SB2，這叫自鎖，M1-1叫自鎖開關。
KM1吸合同時常閉點M1-2斷開，切斷J2的供電回路使J2無法吸合，這叫互鎖。
M2-2是KM2的常閉點，只有J2斷電釋放、KM2斷開時才會接通，所以叫互鎖開關。
1、接觸器互鎖：KM1線圈回路串入KM2的常閉輔助觸點，KM2線圈回路串入KM1的常閉觸點。
當正轉接觸器KM1線圈通電動作后，KM1的輔助常閉觸點斷開了KM2線圈回路，若使KM1得電吸合，必須先使KM2斷電釋放，其輔助常閉觸頭復位，這就防止了KM1、KM2同時吸合造成相間短路，這一線路環節稱為互鎖環節。

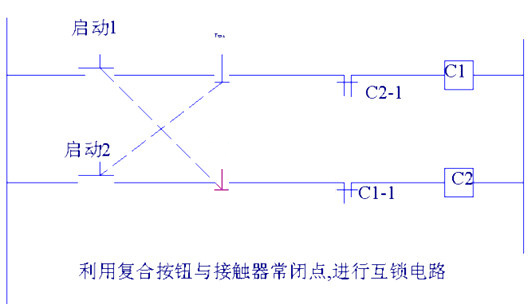

2、按鈕互鎖：在電路中采用了控制按鈕操作的正反傳控制電路，按鈕SB2、SB3都具有一對常開觸點，一對常閉觸點，這兩個觸點分別與KM1、KM2線圈回路連接。
例如按鈕SB2的常開觸點與接觸器KM2線圈串聯，而常閉觸點與接觸器KM1線圈回路串聯。
按鈕SB3的常開觸點與接觸器KM1線圈串聯，而常閉觸點壓KM2線圈回路串聯。
這樣當按下SB2時只能有接觸器KM2的線圈可以通電而KM1斷電，按下SB3時只能有接觸器KM1的線圈可以通電而KM2斷電，如果同時按下SB2和SB3則兩只接觸器線圈都不能通電。這樣就起到了互鎖的作用。
