    MOS管中的體二極管的妙用介紹
    MOS管其內部有一個寄生二極管,有的也叫做體二極管。

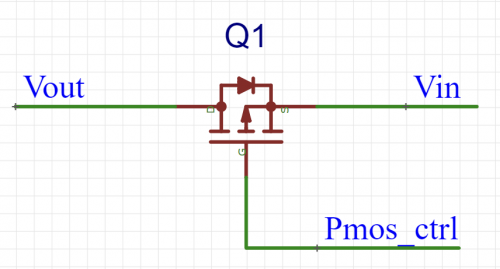

    1、PMOS管做開關用,S極作電源輸入,D極作輸出,當Vsg大于閾值電壓,MOS管導通,一般MOS管的導通內阻都很小,毫歐級別,過幾安培的電流,壓降也才毫伏級別,此時體二極管是截至狀態的。
    MOS管 體二極管

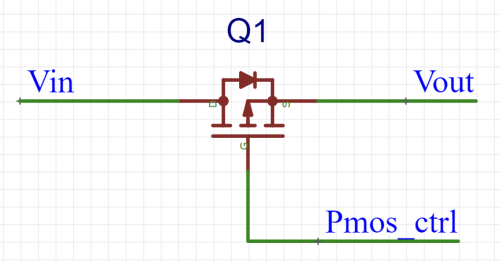

    2、PMOS管D極接電源輸入,S極接輸出,D極首先通過PMOS管內部的體二極管到達S極,控制G極為0,Vsg大于閾值電壓,MOS管導通,和上面一樣,DS溝道壓降很小,DS壓差不足以使二極管導通,這時候MOS管的體二極管也是截至狀態的。
    MOS管 體二極管
    如果控制G極為高電平,PMOS管會截至,D極電源輸入走的是體二極管路徑,一般二極管壓降是要比MOS管大一些的,所以Vs會比Vd小一些。
    上面場景2,在某些電路場合中經常會用到。
    比如雙電源供電的方案中,其中一個電壓較低,接近負載電源電壓,可以直接走MOS管的溝道;另外一個電壓較高,如果直接導通,DS電壓差不多,后端負載承受不住,這時候利用MOS管內部的體二極管,增大DS之間的壓降,保證了安全。
    使用場景2,我們就要考慮寄生二極管的過電流能力和壓降。

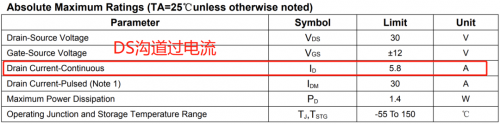

    這個體二極管其實就是一個普通的二極管,也能過較大的電流,比如下面這個,DS溝道能過5.8A,體二極管能過2.9A。
    MOS管 體二極管
    大多數MOS管規格書上,是不會給出MOS管體二極管相關參數的,或者給的數據比較少。
    如果我們要應用在電路中,需要讓廠家提供詳細的數據。他們的數據會很完整,包括不同電流下的壓降,不用溫度下的數據,如常溫25℃,75℃等等。
