施密特觸發器
施密特觸發器是一種具有遲滯的比較器電路，通過向比較器或差分放大器的同相輸入端施加正反饋來實現。施密特觸發器使用兩個輸入不同的閾值電壓電平來避免輸入信號中的噪聲，這種雙閾值的作用稱為滯后。
施密特觸發器有兩個穩定狀態，與一般觸發器不同的是，施密特觸發器采用電位觸發方式，其狀態由輸入信號電位維持；對于負向遞減和正向遞增兩種不同變化方向的輸入信號，施密特觸發器有不同的閾值電壓。
施密特電路、工作原理
此電路是通過公共發射極電阻耦合的兩級正反饋放大器。
從模電的角度來分析此電路的工作原理。
v1輸入為低電平時：T1截止，T2飽和導通。

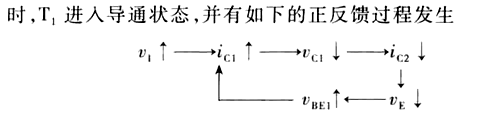

v1逐漸升高：T1飽和導通,T2截止。

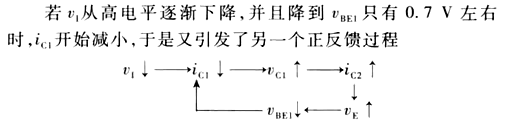

v1逐漸降低：T1截止，T2飽和導通。
設定R1＞R2，則T1飽和導通時的vE值 ＜ T2飽和導通時的vE值。
則T1由導通到截止時的v1 ＜ T1由截止變?yōu)轱柡蛯?dǎo)通時的v1。
由此可以得到電壓傳輸特性：
可以看到圖中有正向閾值電壓與負向閾值電壓。
集成電路可用ttl電路集成施密特觸發電路。
CMOS施密特觸發器的結構

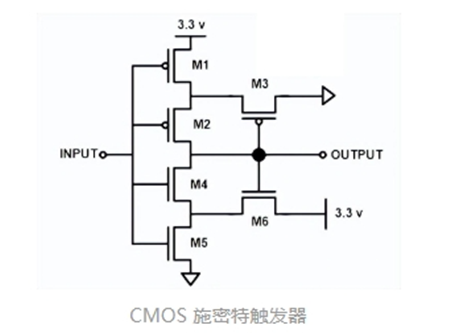

下面的電路圖顯示了 CMOS 施密特觸發器的結構。CMOS 施密特觸發器由 6 個晶體管組成，包括 PMOS 和 NMOS 晶體管。
施密特觸發器的用途
1、簡單的振蕩器
2、開關去抖
其他用途
施密特觸發器主要用于將正弦波變?yōu)榉讲ā?/div>
用于消除數字電路中信號噪聲的信號調理等應用。
用于閉環負響應設計的張弛振蕩器。
用于開關電源以及函數發生器。
