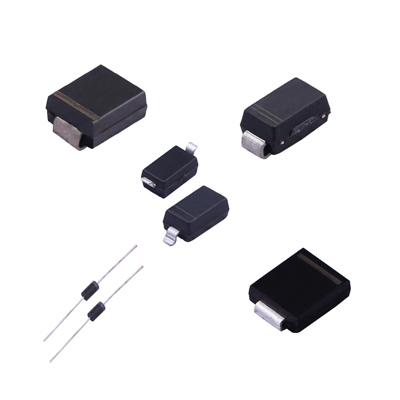

二極管是一種基礎的半導體器件，以其單向?qū)щ娦远劽粗辉试S電流在一個方向上流動。它在電子電路中有著廣泛的應用，包括整流、開關、穩壓和信號調制等。以下是對二極管工作原理及其電阻特性的詳細解析。
一、二極管的工作原理
二極管的核心結構是一個PN結，由N型半導體和P型半導體緊密結合而成。在PN結中，N型半導體中的自由電子會向P型半導體擴散，而P型半導體中的空穴會向N型半導體擴散。這種擴散會在PN結附近形成一個耗盡區，耗盡區內幾乎沒有自由載流子，因此電阻非常大。
1. 正向偏置
當二極管處于正向偏置狀態時（即P區接正電壓，N區接負電壓），PN結的耗盡區變窄，電子從N區流向P區，空穴從P區流向N區。此時，二極管導通，電流可以順利通過，電阻較小，通常在幾十到幾百歐姆之間。
2. 反向偏置
當二極管處于反向偏置狀態時（即P區接負電壓，N區接正電壓），PN結的耗盡區變寬，幾乎沒有載流子能夠跨越耗盡區。此時，二極管幾乎不導電，電阻非常大，可以視為無窮大。
二、二極管的電阻特性
二極管的電阻特性與其工作狀態（直流或交流）密切相關。
1. 直流電阻
正向偏置：二極管導通，電阻較小，通常在幾十到幾百歐姆之間。
反向偏置：二極管截止，電阻非常大，幾乎不導電。
2. 交流電阻
在交流電路中，二極管的電阻會隨著信號頻率的變化而變化：
低頻信號：在低頻下，二極管的交流電阻接近其直流正向電阻，因?yàn)檩d流子有足夠的時間響應信號的變化。
高頻信號：隨著頻率的增加，載流子的響應速度跟不上信號的變化，導致二極管的交流電阻增加。此外，二極管的寄生電容也會對高頻信號產生影響，進一步增加交流電阻。
三、二極管的頻率響應
二極管的頻率響應是指其對不同頻率交流信號的響應能力。在高頻下，二極管的交流電阻會顯著增加，原因包括：
載流子遷移率有限：載流子無法迅速響應高頻信號的變化。
寄生電容效應：二極管的寄生電容會阻礙高頻信號的通過，導致電阻進一步增加。
四、二極管的應用
二極管在電子電路中有著廣泛的應用，以下是一些常見的應用場景：
1. 整流
二極管可以將交流電轉換為直流電，廣泛應用于電源電路中。
2. 開關
二極管可以作為電子開關，控制電路的通斷。
3. 穩壓
穩壓二極管（如齊納二極管）能夠在特定電壓下導通，用于穩定電路中的電壓。
4. 信號調制
二極管可以用于調制和解調信號，常見于通信電路中。
五、結論
總的來說，二極管的電阻特性與其工作狀態密切相關：
直流電阻：正向偏置時較小，反向偏置時非常大。
交流電阻：隨著信號頻率的增加而增加，尤其是在高頻下，寄生電容效應會進一步影響其性能。
了解二極管的電阻特性對于電路設計和優化至關重要。通過合理選擇和使用二極管，可以確保電路的穩定性和高效性，滿足各種復雜的應用需求。
