場效應管放大電路解析：三種組態及其特性

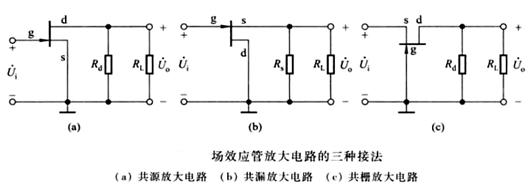

場效應管作為一種重要的半導體器件，在放大電路領域有著廣泛應用。由于其源極、柵極和漏極的功能與晶體管的發射極、基極和集電極相似，因此場效應管在構成放大電路時，也具有三種典型的接法，分別為共源放大電路、共漏放大電路和共柵放大電路，每種組態都具有獨特的電路特性與應用場景。
一、共源放大電路

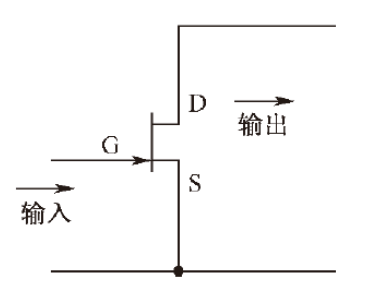

共源放大電路在場效應管放大器中極為常見，其工作原理與晶體三極管中的共發射極放大器相似。輸入信號從源極與柵極之間輸入，輸出信號則從源極與漏極之間輸出。這種電路具有較高的電壓增益和電流增益，能夠有效地實現信號放大。其輸入電阻較高，輸出電阻相對較低，因此在信號源內阻較高和負載電阻較低的電路環境中表現出色。此外，共源放大電路可以實現單端放大，但需要外部耦合電容來實現信號的耦合與隔離，以確保電路的穩定運行和信號的完整傳輸。
二、共漏放大電路

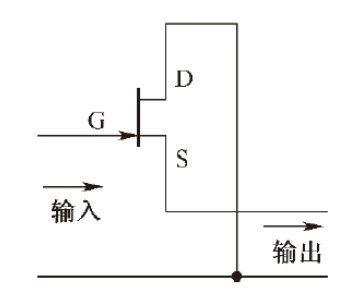

共漏放大電路與三極管中的共集電極放大器在功能上有相似之處。輸入信號從漏極與柵極之間輸入，輸出信號從源極與漏極之間輸出。由于其輸出端從源極引出，因此也被稱為源極輸出器或源極跟隨器。該電路具有電壓放大和電流放大的功能，電壓增益相對較大。然而，與共源放大電路不同，共漏放大電路的輸入電阻較低，輸出電阻較高。這種特性使得它更適合于低頻信號的放大，而對于高頻信號的響應則相對較弱。在實際應用中，共漏放大電路常被用作緩沖級，以提供良好的輸入輸出阻抗匹配，穩定電路的靜態工作點，并實現信號的高效傳輸。
三、共柵放大電路

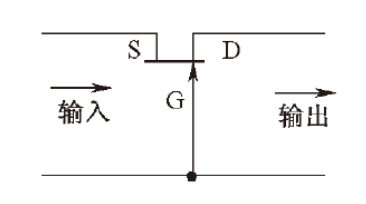

共柵放大電路在場效應管放大器中具有獨特的地位，其功能類似于晶體三極管中的共基極放大器。輸入信號從柵極與源極之間輸入，輸出信號從柵極與漏極之間輸出。這種放大器的高頻特性優異，與共基極放大器一樣，能夠在較高的頻率下保持良好的放大性能。共柵放大電路具有電壓放大和電流放大的作用，但電壓增益相對較小。其輸入電阻和輸出電阻均較高，這使得它在高頻信號放大領域具有明顯的優勢，但對低頻信號的響應則相對較差。因此，共柵放大電路在射頻通信、雷達等高頻電子系統中得到了廣泛的應用，能夠有效地實現高頻信號的放大和傳輸。
